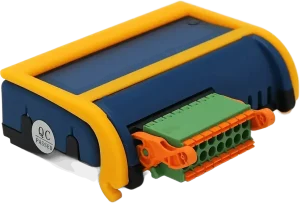

OI-RelayHP – Module Relais pour Tension Alternative 230V AC

L’OI-RelayHP est un module relais conçu pour la commutation de charges électriques en tension alternative 230V AC et en tension continue jusqu’à 30V DC. Il permet de piloter des équipements industriels ou électriques nécessitant une sortie relais fiable, compacte et adaptée aux applications de puissance modérée.

Grâce à ses 4 canaux relais, l’OI-RelayHP s’intègre facilement dans une architecture d’automatisme où il est nécessaire de commander des charges externes, des contacts secs, des circuits de commande ou des équipements fonctionnant sur secteur.

Ce module est particulièrement adapté aux applications où un système de contrôle doit agir sur une tension alternative, par exemple pour commander un actionneur, une alimentation, un équipement auxiliaire, une signalisation ou tout autre dispositif compatible avec une commutation relais jusqu’à 230VAC / 6A.

Commutation de tension alternative jusqu’à 230V AC

L’un des principaux intérêts de l’OI-RelayHP est sa capacité à gérer la tension alternative secteur 230V AC. Contrairement à un simple module d’entrée/sortie logique, il permet de commuter directement des charges électriques plus exigeantes grâce à ses relais intégrés.

Chaque sortie relais peut gérer une intensité maximale de 6A, ce qui rend le module adapté à de nombreuses applications industrielles, techniques ou d’automatisation légère.

Il peut également être utilisé avec une tension continue jusqu’à 30V DC, ce qui offre une bonne flexibilité pour les installations combinant courant alternatif et courant continu.

4 sorties relais avec contacts NO et NC

L’OI-RelayHP dispose de 4 canaux relais, répartis en deux types de configuration :

2 sorties relais NO
Ces deux canaux disposent de contacts normalement ouverts. Ils permettent de fermer un circuit lorsqu’une commande est envoyée au relais.

2 sorties relais NO + NC
Ces deux autres canaux disposent à la fois d’un contact normalement ouvert et d’un contact normalement fermé. Cette configuration offre davantage de possibilités de câblage, notamment lorsqu’il faut choisir entre ouverture ou fermeture du circuit selon l’état de commande.

Cette combinaison permet d’adapter le module à différents besoins : commande simple, inversion d’état, sécurité logique, coupure ou activation d’un circuit externe.

Module optimisé pour contacts secs et applications de puissance

L’OI-RelayHP est optimisé pour les applications nécessitant des contacts secs ou une commutation de charge. Il convient aux systèmes où la partie logique de commande doit rester séparée de la partie puissance.

Cette séparation est importante lorsqu’il faut piloter une tension alternative 230V tout en conservant une architecture de contrôle propre, modulaire et évolutive.

Attention : ce module n’est pas un automate autonome. Il fonctionne uniquement comme module esclave.

Fonctionnement uniquement en module esclave

Point technique important : l’OI-RelayHP ne dispose pas de broche d’alimentation sur son connecteur principal afin de séparer la tension primaire de la tension logique.

Conséquence directe : il ne peut pas fonctionner seul. Il doit être utilisé comme module esclave, piloté par un module maître via le bus de communication OI-Rail.

Le code utilisateur est donc exécuté sur le module maître, qui transmet ensuite les commandes à l’OI-RelayHP. C’est une contrainte à bien comprendre avant intégration.

Format compact BOI13

Le module est intégré dans un boîtier compact BOI13, pensé pour les installations où l’espace est limité.

Son format permet de monter jusqu’à 3 modules sur un seul rail OI-Rail, ce qui facilite l’extension progressive d’un système de commande. Cette conception est utile pour ajouter plusieurs sorties relais sans multiplier les armoires ou les modules encombrants.

Caractéristiques techniques principales

• 4 sorties relais
• 2 contacts NO
• 2 contacts NO + NC
• Tension alternative supportée : jusqu’à 230V AC
• Tension continue supportée : jusqu’à 30V DC
• Courant maximal : jusqu’à 6A
• CPU : ESP32-S3 8MB
• Interface de programmation : USB micro-B
• Consommation : inférieure à 1W sorties désactivées
• Température de fonctionnement : -20°C à +70°C
• Boîtier : BOI13
• Fonctionnement : uniquement en module esclave
